当前位置:解决方案>>比例混合技术
解决方案

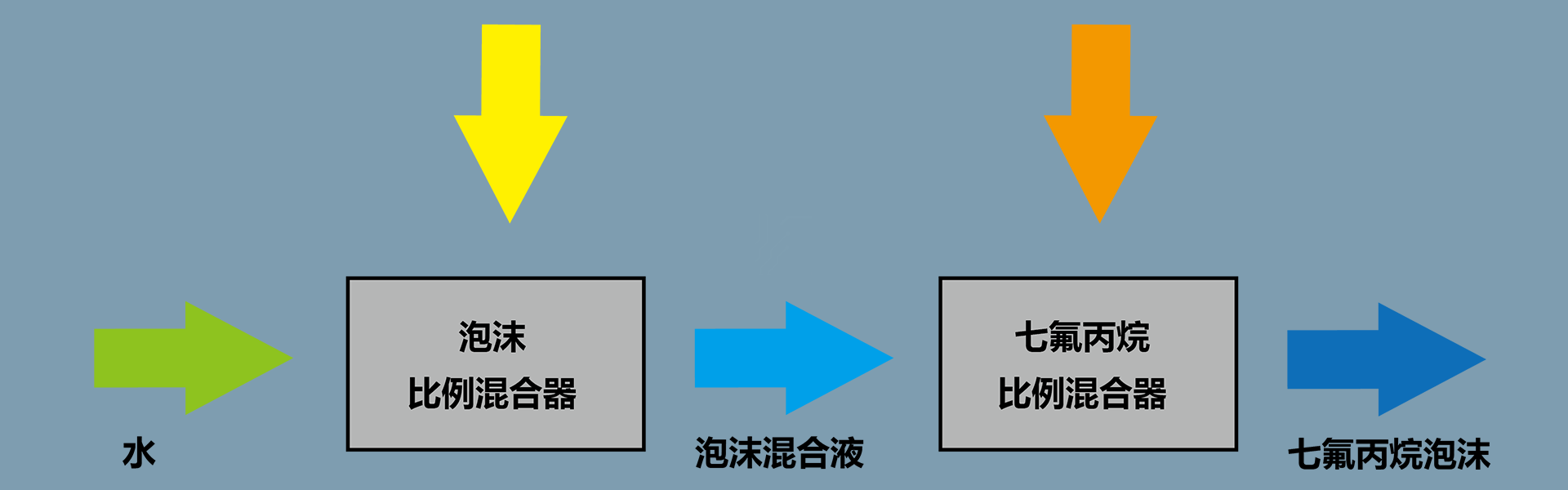

比例混合是泡沫灭火系统重要的一个环节,设计混合的准确性及适用的压力范围及流量范围。比例混合有很多方式,如囊式压力比例混合、平衡式比例混合、机械泵入式比例混合、管线式比例混合、环泵式比例混合计量注入式比例混合等等,其中机械泵入式在中国是近些年的一种新技术,在固定灭火系统中,正在陆续取代囊式及平衡式,在移动灭火领域,也有开始应用于车载系统,用于取代环泵式及计量注入式。

每种比例混合方式都有一些特定的应用场所,都有优点和局限,在选择比例混合方式时,应综合考虑,而不仅仅是价格。

囊式、平衡式、电子式、电子液压式均为正压注入方式,管线式与环泵式则为负压吸入的方式。

  • 平衡式比例混合的一种,水注入到皮囊罐,挤出皮囊内的泡沫液,泡沫液获得与水一样的压力,实现了泡沫液压力与水压的平衡。

  • 系统采用泡沫泵,泵出口的压力通常通过泡沫液压力控制阀控制在比水高0.1-0.2MPa,然后再通过平衡阀使泡沫液的压力与水压一致,这样就实现了泡沫液压力与水压的平衡。

  • 这是一种负压式比例混合办法,水流过文丘里管,静压转化为动压,局部静压低于大气压,这样储罐内的泡沫液在压差的作用下进入到文丘里管,只要水侧和泡沫液侧的面积匹配,即可实现准确的混合比。

  • 这是一种负压式比例混合办法,消防泵出口的水一部分流入旁路的文丘里管,文丘里管内局部静压低于大气压,储罐内的泡沫液在压差的作用下进入到文丘里管,然后进入到消防泵的吸入口,只要文丘里管的喉部面积与泡沫液侧的孔板面积匹配,即可实现准确的比例混合。

  • 泡沫灭火系统技术标准中也称为计量注入式,系统采用泡沫泵,使泡沫泵的压力高于水压,泡沫液就注入到水中,通过流量计分别测量泡沫液和水的流量,如果不能满足混合比,则通过阀门来调节泡沫液的注入量,从而实现准确的混合比。

  • 这种比例混合方式通常用于远程供水系统的泡沫比例混合,由柴油机驱动液压泵、然后通过液压回路驱动液压马达,再由液压马达驱动泡沫泵,通过流量及分别测量泡沫液和水的流量,如果不能满足混合比,则通过调节液压马达的转速来调节泡沫泵的排出流量,从而实现准确的混合比。
