泡沫喷雾系统

平衡式比例混合装置适用于低中高倍数泡沫灭火系统、泡沫-水喷淋系统及泡沫喷雾系统,但减压泡沫-水喷淋系统可以采用平衡式在线比例混合系统或平衡式远程注入泡沫-水喷淋系统。

平衡式比例混合装置包括泡沫泵、驱动设备、控制柜、压力控制系统、压力释放系统、比例混合器、吸液、回流、冲洗、取样等,根据需要也可再回流管路上增加电磁流量计,以便定期对泡沫泵进行测试。

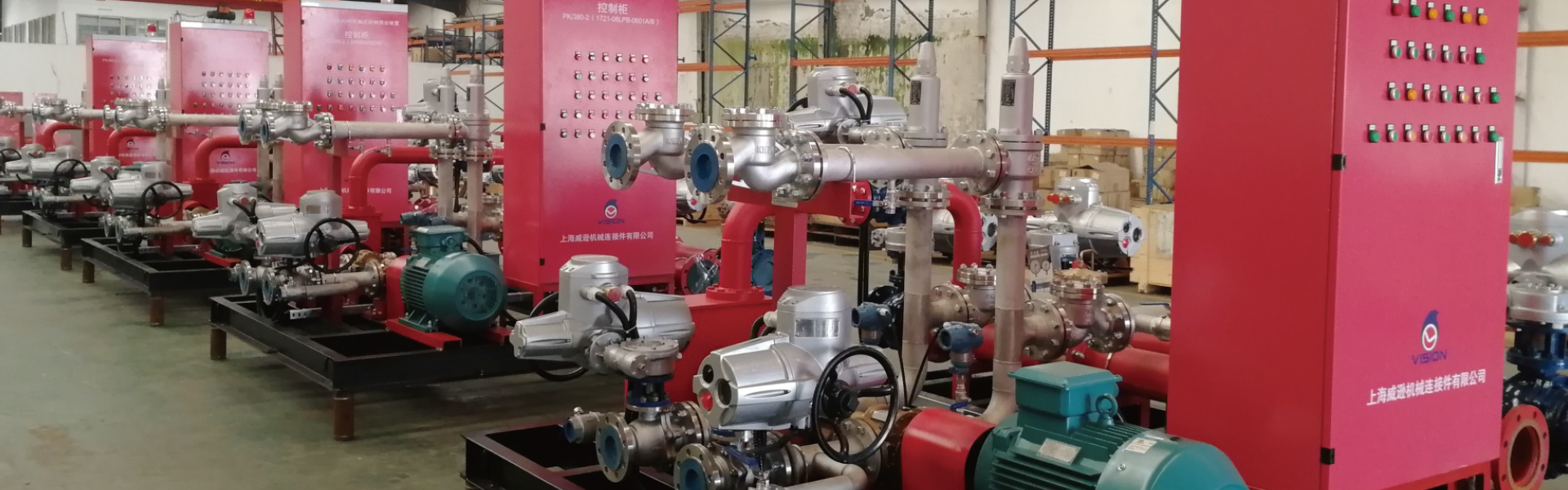

平衡式比例混合装置
比例混合器安装于装置内,装置出口即为泡沫混合液,广泛应用于石油天然气、化工、码头、即可等低倍数泡沫灭火系统,是低倍数泡沫系统的核心。根据配置的比例混合器及主备切换的需要,分为三种系统:
P1型:单比例混合器,也即比例混合器不备用,满足GB50151-2021《泡沫灭火系统技术标准》要求。
P2a型:双比例混合器,比例混合器与泡沫泵组成主备系统,主备系统实现备用。
P2b:双比例混合器,主备比例混合器互为备用,无论主备还是备泵运行,只要主比例混合器出现故障,即切换到备比例混合器。
平衡式在线比例混合
比例混合器安装于装置外的管道系统中,系统由泡沫供液机组、平衡式比例混合器、泡沫液控制阀、泡沫液管路即水力控制管路等组成,适用于大中型泡沫-水喷淋系统及双回路供水的低倍数泡沫灭火系统。
