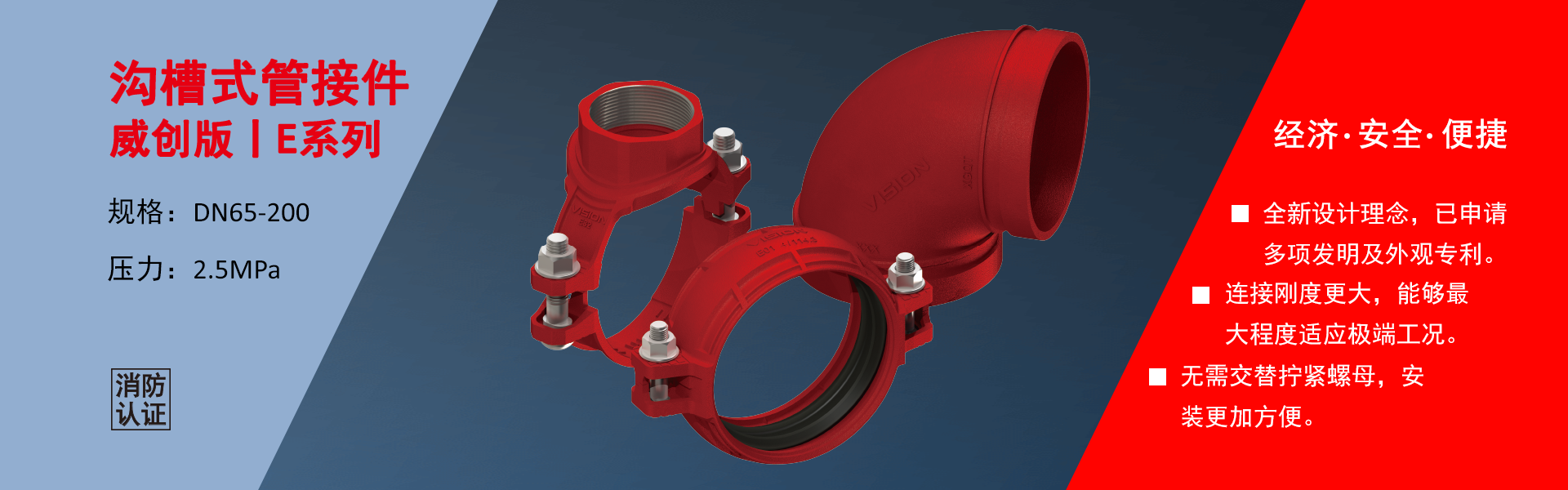

刚性接头E01型

• 拱形结构，受力更加合理，外观已申请专利。

• 通过键前端的齿与键后端的斜面与沟槽的前后端接触，从而限制管道角向位移，已申请发明专利。

• 接头螺栓座采用限位设计，外侧有支撑  ，支撑有底面和斜面两种配合方式,当连接铸造下公差沟槽时，两片外壳的支撑为斜面合，当连接铸造标准沟槽时，两片外壳的支撑为底面接触，当连接钢管滚制沟槽时，接头键前端的齿会适当嵌入到钢管表面，两片外壳的支撑为斜面配合或底面配合，从而实现更大刚度，同时也增加了螺栓座的强度及接头整体的静水压能力和抵御弯曲力矩的能力，螺母单侧可直接拧紧，无需两侧螺栓交替拧紧，已申请发明专利。

• 螺栓座采用网格状设计，既可以防止螺栓打滑，也起到防松的作用,同时由于螺母法兰垫与螺栓座部分接触，这样可以缓解管道系统的振动传递给螺栓螺母，延长螺栓螺母的使用寿命，已申请发明专利。

管件E02/E03/E04

紧凑型设计，CE值更小，但90度弯头的曲率半径约为0.75D，与0系列短径系列弯头保持一致，最大程度减小管件的当量长度，由于合理的通流面积及曲率半径设计，使其当量长度满足GB50084附录C的规定及GB50974《消防给水与消火栓》表10.1.6-1。
